Najbardziej skuteczne środki mające na celu poprawę wydajności systemów pompowych są mniej spektakularne i nie powodują większych inwestycji. Istotne są przemyślenia szczególnie tych , którzy kupują pompę. W dzisiejszych czasach nie chodzi głównie o zakup najtańszej pompy ale raczej o decyzję ekonomiczną na rzecz pomp energooszczędnych. Jest to istotne tym bardziej, że cena zakupu pompy stanowi jedynie 10% całkowitych kosztów w okresie jej użytkowania. Mówiąc dokładniej, oznacza to, że przy wzroście kosztów energii elektrycznej inwestycje zwrócą się w krótkim okresie czasu.

Dzięki doświadczeniu w inżynierii instalacji pompowych zgromadzonych w ciągu czterech dekad wiemy dokładnie jakie korzyści techniczne i handlowe może przynieść nasza oferta tobie, twojej firmie i twoim klientom. To pozwala nam rozwiązywać kompetentnie trudne zadania takie jak bezpieczeństwo procesu i efektywność energetyczna!



• GAZ PŁYNNY – LPG I INNE WĘGLOWODOROWE
• LNG
• PRODUKTY PETROCHEMICZNE
• AZOT
• TLEN
• ARGON
• DWUTLENEK WĘGLA
• PODTLENEK AZOTU
• WODA

W przypadku specjalnych zastosowań prosimy o kontakt z naszym biurem : tel.: +48 (42) 633 60 72 lub e-mail: info@faspoland.pl



• Chłodniczy
• Energetyczny
• Dostawy wody
• Paliwa i gaz
• Cysterny do gazów płynnych i paliw
• Morski
• Inżynieria procesu
• Kriogenika

W przypadku specjalnych zastosowań prosimy o kontakt z naszym biurem: tel.: +48 (42) 633 60 72 lub e-mail: info@faspoland.pl



• FAS
• CORKEN
• EDUR
• BLACKMER
• VANZETTI (pompy kriogeniczne)

W przypadku specjalnych zastosowań prosimy o kontakt z naszym biurem: tel.: +48 (42) 633 60 72 lub e-mail: info@faspoland.pl

• Pompy odśrodkowe
• Pompy boczno-kanałowe
• Pompy turbinowe
• Pompy łopatkowe
• Pompy zanurzeniowe

W przypadku specjalnych zastosowań prosimy o kontakt z naszym biurem: tel.: +48 (42) 633 60 72 lub e-mail: info@faspoland.pl



Służymy Ci kompetentnie i profesjonalnie od planowania i uzgodnień po instalację i uruchomienie kompletnego systemu!

Aby zaoferować maksymalną wydajność, opłacalność ekonomiczną i bezpieczeństwo procesu, nasze systemy są specjalnie zaprojektowane i dostosowane do twoich potrzeb i okoliczności.

Uszczelnienia o wysokiej wydajności

Wiele naszych pomp może być wyposażonych w optymalny system uszczelnienia w zależności od wymagań. Od bardzo solidnego, ekonomicznego systemu po wyjątkowo trwałe uszczelnienie magnetyczne - możemy dokonać wyboru, który najlepiej wspiera zadanie pompy. Przy wyborze optymalnych systemów uszczelniających rozpatrujemy kilka czynników: medium, ciśnienie, żądana żywotność, zużycie energii i koszty uszczelnienia. Chętnie doradzimy, aby uzyskać najlepszy system dla Twojej aplikacji.

Uszczelnienia mechaniczne

Zastosowanie uszczelnień mechanicznych w konstrukcji pomp rotacyjnych jest obecnie standardem. Uszczelnienia mechaniczne zastąpiły dławnice / dławiki ze względu na następujące zalety:

• Pomimo niewielkich przemieszczeń i wibracji wał jest uszczelniony
• Uszczelnienia mechaniczne nie wymagają konserwacji
• Niskie tarcie, które tworzy się na powierzchni uszczelniającej, prowadzi do minimalnej utraty sprawności. Brak poślizgu wału na elemencie uszczelniającym, w konsekwencji brak uszkodzeń w wyniku zużycia / ścierania (niskie koszty naprawy).

Uszczelnienie mechaniczne składa się z obrotowego i stacjonarnego zespołu). Nieruchomy zespół znajduje się w obudowie pompy a obrotowy zespół uszczelnienia jest osadzony na wale.

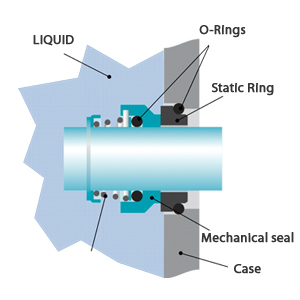

_{Schemat uszczelnienia mechanicznego}

Tak zwane pierwotne powierzchnie uszczelniające są dociskane zarówno za pomocą sprężyny, jak i ciśnienia przenoszonego medium. Między obiema powierzchniami uszczelniającymi tworzy się warstwa smarująca o temperaturze płynu, dzięki czemu uszczelnienie mechaniczne jest szczelne dla płynu. Prędkość pompy, temperatura płynu, lepkość medium oraz siły osiowe wpływają na zasięg filmu smarnego. Przez odparowanie przenoszonego czynnika do atmosfery i ruch recyrkulacyjny zapewnia się, że w szczelinie uszczelniającej zachodzi stała wymiana przenoszonego czynnika.

Uszczelnienia mechaniczne jednostronnego działania

Przy uszczelnieniu mechanicznym jednostronnego działania zespół pompy zostaje uszczelniony za pomocą pierścienia ślizgowego i przeciwbieżnego. Jeśli uszczelnienie mechaniczne ulegnie awarii / zerwaniu, a tym samym nastąpi wyciek do atmosfery, pompowany płyn może bez przeszkód dotrzeć do środowiska. Szczególnie w przypadku mediów niebezpiecznych, wybuchowych lub szkodliwych dla środowiska nie ma możliwości uniknięcia wycieku jeśli uszczelnienie mechaniczne ulegnie uszkodzeniu.

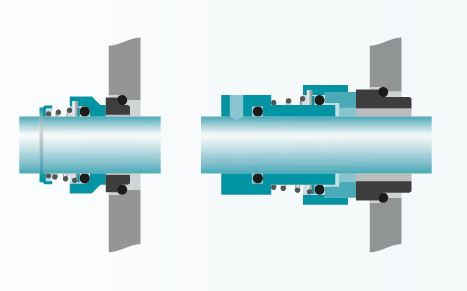

_{Uszczelnienie mechaniczne jednostronnego działania}

Uszczelnienia mechaniczne dwustronnego działania

Gdy okres użytkowania pojedynczego uszczelnienia nie wystarczy z powodu zużycia przez cząstki stałe lub zbyt wysokie/niskie temperatury lub ciśnienia, stosuje się podwójne uszczelnienia w celu ochrony przed wyciekiem do środowiska, gdy pompowane są media toksyczne, agresywne lub wybuchowe.

_{Uszczelnienie mechaniczne dwustronnego działania}

Uszczelnienie mechaniczne dwustronnego działania w układzie tandemowym z płynem chłodzącym

Układ tandemowy oznacza, że dwa uszczelnienia mechaniczne są zamontowane jeden za drugim w oddzielnych komorach uszczelniających. Podwójne uszczelnienie w układzie tandemowym należy zastosować w połączeniu z systemem cieczy chłodzącej, który wypełnia następujące zadania:

• Absorpcję wycieków
• Monitorowanie wielkości wycieku
• Smarowanie i chłodzenie w celu uniknięcia osadów
• Ochronę przed sucho biegiem
• Stabilizację filmu smarnego
• Zapobieganie indukcji powietrza przy podciśnieniu w pompie

Ciecz chłodząca zawsze musi mieć niższe ciśnienie niż ciecz pompowana. Układ tandemowy zawsze może być stosowany, gdy metoda pompowania nie wymaga bezciśnieniowego układu przeciwbieżnego.

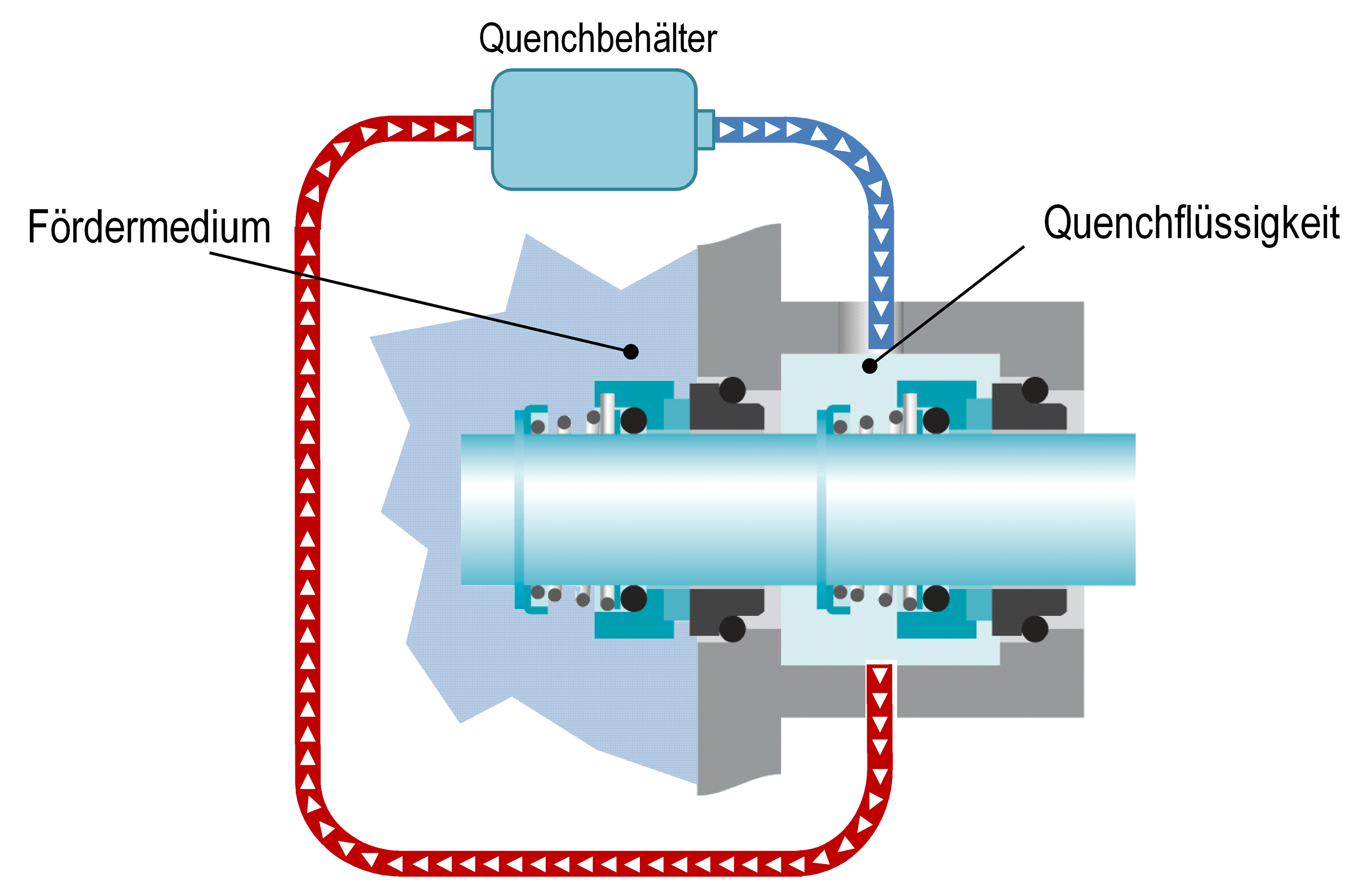

_{Układ tandemowy z cyrkulacją}

_{Układ tandemowy z odprowadzeniem}

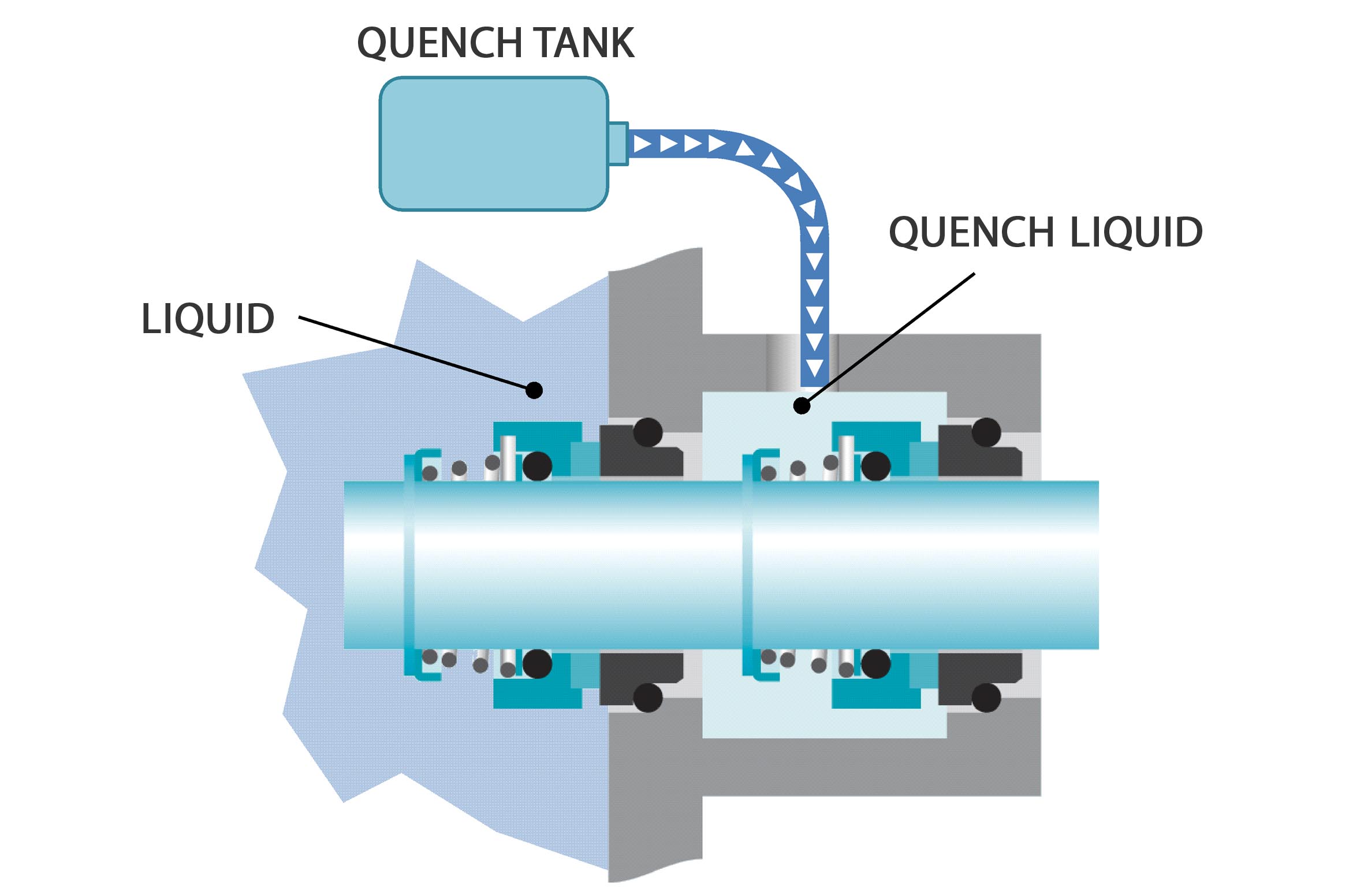

_{Układ tandemowy bez cyrkulacji}

Sprzęgło magnetyczne

Hermetycznie zamknięte, bezdotykowe, bez zużycia, bezobsługowe, o wysokiej niezawodności działania i długiej żywotności! Po początkowej euforii w latach 90-tych i późniejszej stagnacji, pompa rotacyjna sprzężona z magnesem coraz częściej otwiera nowe obszary zastosowań. Zwykle wał jest uszczelniany za pomocą uszczelnień mechanicznych jednostronnego działania, które wykazują skłonność do wycieku. W wielu przypadkach jest to niepożądane lub niedozwolone. Szczególnie toksyczne, niebezpieczne dla środowiska i wybuchowe płyny wymagają hermetycznych systemów uszczelnienia wału.

W takich przypadkach rozwiązaniem jest sprzęgło magnetyczne. Tutaj dochodzi do przeniesienia mocy nie mechanicznie, ale poprzez pole magnetyczne: magnes zewnętrzny znajduje się na wale silnika, a wirnik wewnętrzny na wale pompy. Puszka oddziela wnętrze pompy od atmosfery. Zaletami tego systemu uszczelnień są absolutne zabezpieczenie przed wyciekiem, swoboda użytkowania i konserwacji, a także wysokie bezpieczeństwo eksploatacji. Pod tym względem sprzęgła magnetyczne nadają się nie tylko do mediów krytycznych, ale także do zastosowań w wysokich temperaturach.

Wiele naszych typów pomp jest teraz również dostarczanych ze sprzęgłami magnetycznymi. Dzięki modułowemu systemowi operator pompy uzyskuje maksymalną elastyczność w odniesieniu do konfiguracji pompy:

• System uszczelnienia szczególnych wymagań
• Opcjonalne materiały pomp, od żeliwa szarego po stale dupleksowe
• Różnorodne konstrukcje pomp stopień NPSH i inne możliwości

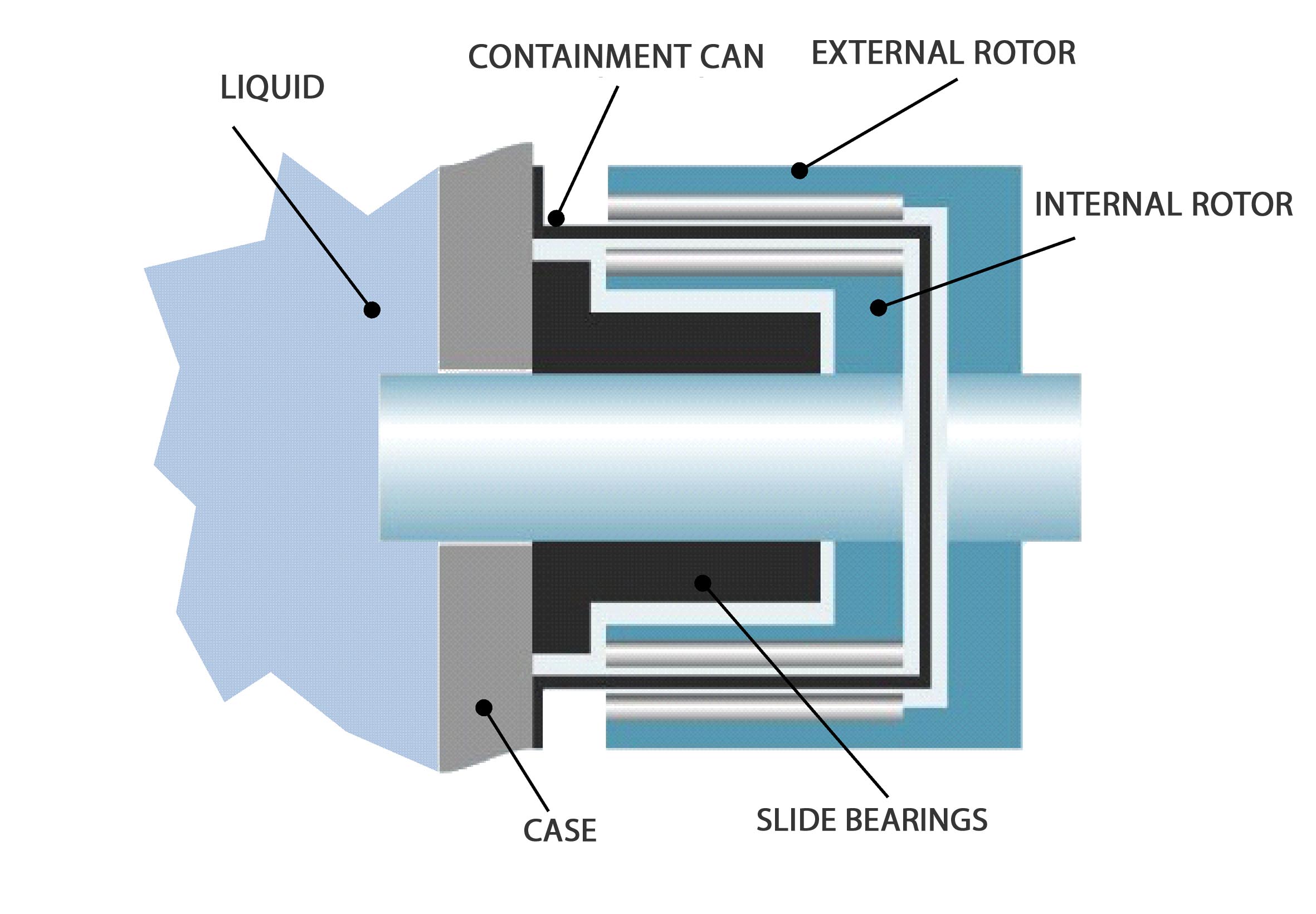

_{Struktura sprzęgła magnetycznego}
